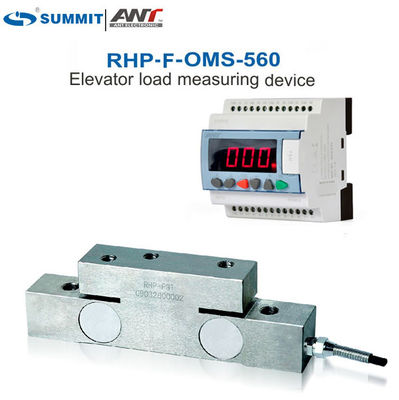

Σύστημα μέτρησης φορτίου ανελκυστήρα SUMMIT 3000kg RHP-F-OMS-560 Συσκευή ελέγχου μέτρησης υπερφόρτωσης

SUMMIT Σύστημα ελέγχου υπερφόρτωσης ανελκυστήρα τύπου Split 3000kg RHP-F-OMS-560 εγκατεστημένο στο ανελκυστήρα
Τοποθεσία εγκατάστασης: εγκατεστημένη στοσημείο σύνδεσης σχοινίτος:OMS-560-RHP-F-3T ((κανονικό φορτίο: 3000kg)

Περιγραφή:

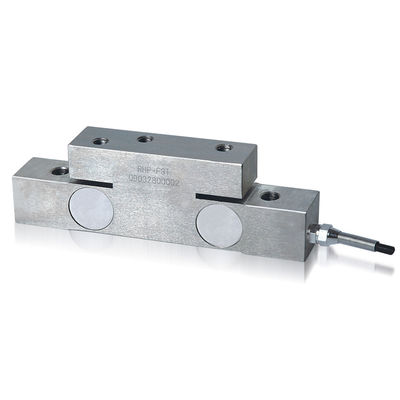

Η συσκευή ελέγχου φόρτωσης του ανελκυστήρα OMS-560-RHP-F είναι ένα είδος λύσης ζύγισης φορτίου διαχωρισμένου τύπου και αποτελείται από 1 ή 2 αισθητήρες φόρτωσης πίεσης RHP-F και έναν ελεγκτή OMS-560,και το κύτταρο φορτίου πίεσης είναι συνήθως επικάλυψη κάτω από το καλώδιο σχοινί πίνακα κολλάραΗ μέθοδος αυτή δεν επηρεάζει τις απαιτήσεις ύψους διέλευσης και είναι επομένως ιδιαίτερα κατάλληλη για νέες εγκαταστάσεις και έργα εκσυγχρονισμού.
Χαρακτηριστικά:

1. Αποδοτική και ακριβής μέθοδος
2. Πολύ εύκολη εγκατάσταση
3. Στατικό φορτίο στο σημείο στερέωσης (κάτω από την πλάκα στερέωσης καλωδίου)
4. Κατάλληλο για τις νέες εγκαταστάσεις και το έργο εκσυγχρονισμού
5. Λειτουργία με καθοδήγηση από μενού
6. 5 αναμεταδιδόμενοι έξοδος υπερφόρτωση,πλήρης,μισό άδειος,οπτική,ηχητική έξοδος
7. DIN Σιδηρόδρομος ή σε επίπεδη επιφάνεια με βίδες
8. Πλαστικό κουτί με βαθμολογία IP-65.
9. Ενσωματωμένο λογισμικό για τη διόρθωση της αύξησης του βάρους λόγω της αλυσίδας αντιστάθμισης.
10. Φορτίο οθόνης καθώς και ποσοστό
11. Προστασία των σημαντικών δεδομένων από τη διαταραχή από τον κωδικό πρόσβασης
12. Αυτόματη διόρθωση της μηδενικής ολίσθησης, καθιστά τον εξοπλισμό σε βέλτιστο στάδιο
13. Λειτουργία αυτομάθησης, ρύθμιση σφάλματος πρόσθετου βάρους υψηλού δαπέδου
14. Αντικατάσταση εξοπλισμού ελέγχου, αυτοδιάγνωση και συναγερμός.
15. Δραστηριότητα αυτομάθησης με οποιοδήποτε σταθερό φορτίο


Διάγραμμα καλωδίωσης:

4 κενά καλώδια:

Τοποθεσία εγκατάστασης και μέγεθος:



Οδηγία:
Ο σκοπός του συστήματος ζύγισης φορτίου SUMMIT είναι να μετρά το φορτίο στο ασανσέρ και να παρέχει χρήσιμες πληροφορίες σχετικά με το φορτίο στον ελεγκτή του ασανσέρ.Οι πληροφορίες αυτές χρησιμοποιούνται για την προετοιμασία και τη λήψη αποφάσεων., π.χ. αντιενόχληση ελαφρού φορτίου, βαρύ φορτίο και υπερφόρτωση.
Το σύστημα συνήθως αποτελείται από έναν αισθητήρα ή ομάδα αισθητήρων που τοποθετούνται στο ασανσέρ σε κάποια θέση, όπως για παράδειγμα σε σχοινί, ή κάτω από την καμπίνα.κάτω από την εγκατάσταση πλακέτας συρματόπλεγματος και μονάδα ελέγχουΟι αισθητήρες παρέχουν ένα σήμα στην μονάδα ελέγχου που σχετίζεται άμεσα με την ποσότητα φορτίου στην καμπίνα.Το σύστημα ελέγχου ζύγισης φορτίου δέχεται αυτό το σήμα και παρέχει χρήσιμα δεδομένα στον ελεγκτή ανελκυστήρα με τη μορφή αναλογικού σήματος και διακριτών επαφών ρελέ.

Χρησιμοποιώντας τις λύσεις της SUMMIT, τα φορτία μπορούν να ζυγίζονται σε κάθε φανταστική κατάσταση. Σας προσφέρουμε ευέλικτες, ενοποιημένες λύσεις τόσο για τις απαιτήσεις όσο και για την ευρεία εμπειρία με έργα εκσυγχρονισμού.Η προσοχή στις λεπτομέρειες στο σχεδιασμό του αρθρωτού συστήματος τους επιτρέπει μεγάλη ελευθερία στη διαμόρφωση των συστημάτων ζύγισης φορτίου ώστε να ταιριάζουν σε όλους τους τύπους καμπίνας..
