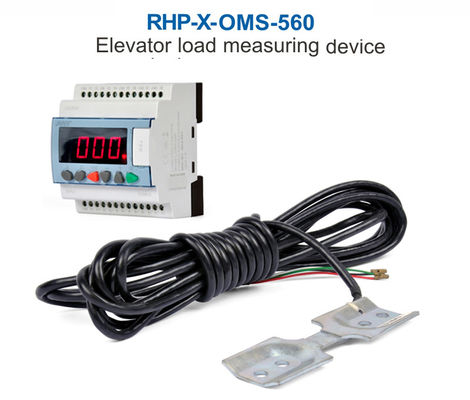

Δοκιμαστική συσκευή ζύγισης φορτίου ανελκυστήρα τύπου διαίρεσης RHP-X-OMS-560 Ζυγός φορτίου ανελκυστήρα

SUMMIT Σύστημα μέτρησης φορτίου ανελκυστήρα τύπου διαχωρισμού RHP-X-OMS-560 τοποθέτηση στο πλαίσιο του αυτοκινήτου διάταξη ζύγισης φορτίου

Τοποθεσία εγκατάστασης:Μεταξύ των πλακών συνδέσμου με σύρμα:OMS-560-RHP-X

Περιγραφή:

Το σύστημα ζύγισης φορτίου αποτελείται από έναν αισθητήρα διασταυρούμενης δέσμης RHP-X και μονάδα ελέγχου ζύγισης OMS-560,και οι αισθητήρες RHP-X είναι τοποθετημένα σε φορτωτικά μέρη του αυτοκινήτου ή της συναρμολόγησης άξονα που υποβάλλονται σε πίεση με φορτία κάμψης κατά τη διάρκεια της λειτουργίας.

Η κάμψη καταγράφεται από τον αισθητήρα διασταυρούμενης δέσμης και αποστέλλεται στην μονάδα ελέγχου OMS-560 για αξιολόγηση, και έχουμε μια σειρά από μονάδες ελέγχου ζύγισης ((OMS-820, OMS-520, OMS-370C και ούτω καθεξής),το οποίο ταιριάζει με τον αισθητήρα δέσμης RHP-X.

Χαρακτηριστικά:

1. Αποδοτική και ακριβής μέθοδος
2. Πολύ εύκολη εγκατάσταση
3. Στατικό φορτίο στο σημείο στερέωσης (κάτω από την πλάκα στερέωσης καλωδίου)
4. Κατάλληλο για τις νέες εγκαταστάσεις και το έργο εκσυγχρονισμού
5. Λειτουργία με καθοδήγηση από μενού
6. 5 αναμεταδιδόμενοι έξοδος υπερφόρτωση,πλήρης,μισό άδειος,οπτική,ηχητική έξοδος
7. DIN Σιδηρόδρομος ή σε επίπεδη επιφάνεια με βίδες
8. Πλαστικό κουτί με βαθμολογία IP-65.
9. Ενσωματωμένο λογισμικό για τη διόρθωση της αύξησης του βάρους λόγω της αλυσίδας αντιστάθμισης.
10. Φορτίο οθόνης καθώς και ποσοστό
11. Προστασία των σημαντικών δεδομένων από τη διαταραχή από τον κωδικό πρόσβασης
12. Αυτόματη διόρθωση της μηδενικής ολίσθησης, καθιστά τον εξοπλισμό σε βέλτιστο στάδιο
13. Λειτουργία αυτομάθησης, ρύθμιση σφάλματος πρόσθετου βάρους υψηλού δαπέδου
14. Αντικατάσταση εξοπλισμού ελέγχου, αυτοδιάγνωση και συναγερμός.
15. Δραστηριότητα αυτομάθησης με οποιοδήποτε σταθερό φορτίο


Διάγραμμα καλωδίωσης:

4 πυρήνες κενό σύρμα:

Τοποθεσία εγκατάστασης και μέγεθος:



Οδηγία:
Ο σκοπός του συστήματος ζύγισης φορτίου SUMMIT είναι να μετρά το φορτίο στο ασανσέρ και να παρέχει χρήσιμες πληροφορίες σχετικά με το φορτίο στον ελεγκτή του ασανσέρ.Οι πληροφορίες αυτές χρησιμοποιούνται για την προετοιμασία και τη λήψη αποφάσεων., π.χ. αντιενόχληση ελαφρού φορτίου, βαρύ φορτίο και υπερφόρτωση.
Το σύστημα συνήθως αποτελείται από έναν αισθητήρα ή ομάδα αισθητήρων που τοποθετούνται στο ασανσέρ σε κάποια θέση, όπως για παράδειγμα σε σχοινί, ή κάτω από την καμπίνα.κάτω από την εγκατάσταση πλακέτας συρματόπλεγματος και μονάδα ελέγχουΟι αισθητήρες παρέχουν ένα σήμα στην μονάδα ελέγχου που σχετίζεται άμεσα με την ποσότητα φορτίου στην καμπίνα.Το σύστημα ελέγχου ζύγισης φορτίου δέχεται αυτό το σήμα και παρέχει χρήσιμα δεδομένα στον ελεγκτή ανελκυστήρα με τη μορφή αναλογικού σήματος και διακριτών επαφών ρελέ.
